При високотемпературни крекинг линии в нефтохимически заводи, парни системи в топлоелектрически централи и корозивни потоци в съоръжения за пречистване на отпадъчни води, надеждността на клапаните директно определя безопасността на процеса и непрекъснатостта на работата. Тройната ексцентрична дроселна клапа с твърдо седло е преодоляла основните ограничения на конвенционалните конструкции чрез своята уникална триизмерна геометрия, което я прави предпочитано решение за тежки условия на експлоатация. Тази статия обяснява неговите технически предимства, принципа на работа и предоставя ясна рамка за вашия правилен избор.
Какво прави тройния ексцентричен дизайн превъзходен
Традиционните дроселови клапи страдат от бързо разграждане на седалката поради непрекъснатия плъзгащ контакт между диска и уплътнението по време на всеки цикъл. Тройната ексцентрична конфигурация елиминира това триене чрез прецизни геометрични отмествания:
1: Оста на стеблото е изместена спрямо централната линия на уплътнителната повърхност.
2: Оста на стеблото също е изместена спрямо централната линия на тръбопровода.
3: Коничната уплътняваща повърхност е под ъгъл спрямо оста на потока.
Това разположение гарантира, че по време на ход от 90 градуса, дискът се повдига напълно от седалката в рамките на първите няколко градуса на въртене. Контактът възниква само при окончателно затваряне, когато металните повърхности се притискат една към друга при контролирано въздействие. Резултатът е ефективна работа без триене, драстично удължаване на експлоатационния живот и осигуряване на постоянна производителност при изключване за десетки хиляди цикли.

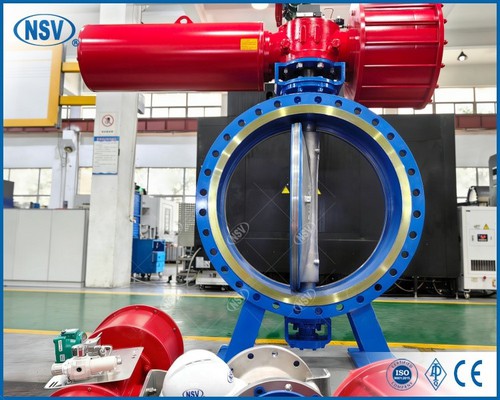

Твърда седяща конструкция за екстремни условия
За разлика от алтернативите с меко седло, които разчитат на еластомери или PTFE, тройният ексцентричен клапан с твърдо седло използва изцяло метална уплътнителна система. Пръстенът на седалката обикновено е покрит със сплав за наваряване Stellite чрез плазмено дъгово заваряване, докато дискът включва многослойно еластично метално уплътнение-, което често комбинира неръждаема стомана с Inconel или Hastelloy за еластичност и устойчивост на корозия.
Този дизайн позволява надеждна работа в изключително широка обвивка:
Температурен диапазон от минус 50 градуса по Целзий до 600 градуса по Целзий
Възможност за налягане до клас 2500 (приблизително 420 бара)
Устойчивост на ерозия от киселини, основи, въглеводороди и суспензии
Показателите за течове отговарят на изискването за нулеви течове на API 6D Категория VI. Тъй като в пътя на първичното уплътнение не съществуват неметални компоненти, вентилът по своята същност удовлетворява стандартите за пожаробезопасност като API 607 и ISO 10497 без допълнителни модификации.
Приложения в индустриите
Тройните ексцентрични дроселни клапи с твърдо седло осигуряват постоянна производителност при различни взискателни услуги:
1. В нефтохимическото рафиниране те служат като изолационни вентили в каталитични реформатори и етиленови крекинг машини, като постигат експлоатационен живот над 10 години дори при 450 градуса по Целзий и 100 бара.
2. При производството на електроенергия моделите с пневматично задвижване регулират основната пара с времена за реакция от 0,5 секунди или по-малко, което позволява бързо следване на натоварването и аварийно изолиране.
3. При централно отопление и обезсоляване на морска вода, модулите с голям диаметър (до DN2000) осигуряват двупосочно затваряне на мехурчета, намалявайки загубата на енергия и предотвратявайки кръстосано замърсяване.
4. При обслужване на промишлени отпадъчни води и киселинен газ, дуплексните или супер аустенитни материали на тялото са устойчиви на корозионно напукване от хлориден стрес и разграждане, предизвикано от H₂S, съгласно NACE MR0175.
Три стандарта за критичен подбор
Правилната спецификация изисква внимание към три ключови фактора:
Съвместимост на процесната среда: За абразивни или силно корозивни течности изберете CF8M, CD4MCu или супер дуплексни корпуси от неръждаема стомана със стелитни или волфрамов карбид легла. За криогенно обслужване под минус 100 градуса по Целзий използвайте тестван за удар CF3M или ASTM A351 CN3MN със сертифицирани уплътнения за ниска температура.
Метод на задействане и граница на въртящия момент: Операторите с ръчна скоростна кутия са подходящи за редки операции при размери до DN600. За приложения в автоматизирани или опасни зони посочете пневматични или електрически задвижващи механизми с минимален коефициент на безопасност на въртящия момент от 1,5, потвърден чрез изпитване на действителния въртящ момент на откъсване съгласно MSS SP 110.
Размер и хидравлични ограничения: Поради по-дебелия диск, необходим за структурна цялост, съпротивлението на потока е по-високо от шибърните или сферичните кранове. Тези вентили обикновено не се препоръчват за номинални размери под DN50, където минималният спад на налягането и компактният монтаж са приоритет.
Заключение
Тройната ексцентрична дроселна клапа с твърдо седло не е просто постепенно подобрение. това е специално разработено решение за най-трудните изолационни задачи. Неговата комбинация от кинематика без триене, уплътнение метал към метал и здрава конструкция осигурява несравнима дълготрайност, безопасност и надеждност в екстремни среди.
Когато избирате такъв, съсредоточете се върху истинската цялост на дизайна, проследимост на материала и сертифицирана производителност. При тежка експлоатация правилният избор на вентил гарантира десетилетия безпроблемна работа, намалени разходи за жизнения цикъл и повишена устойчивост на процеса.
