Накланяне на диск с двоен фланец

NSV Накланящ диск с двойни фланец обратни клапани, тъй като възвратният клапан се отваря, когато потокът преминава в една посока и се затваря при обратния поток

Благодарение на бързото затваряне на този универсален клапан, защитата на помпата е едно от основните му приложения. Използва се за газове и течности, автобусът не се препоръчва, когато има твърди вещества в суспензия. Капката на главата е сравнително ниска.

• Приложим стандарт
  Дизайн per.API594
  Лице в лице за API594
  Размер на края на фланеца ANSI B 16.5 / ANSI B 16.47
  Последни тестове за проверка до API598.

• Продуктова гама
  Размер: 2 "~ 20" (DN50 ~ DN500)
  Оценка: ANSI 150lb-2500lb
  Материали на тялото: въглеродна стомана, неръждаема стомана, легирана стомана, дуплекс стомана
  Подстригване: на API 600

• Характеристики на дизайна:
  Система за бързо затваряне

  Стабилност при нисък и пулсиращ поток
  Умерен спад на налягането

  Плътно уплътняване на метална седалка

  Контакти на седалката не се появяват, докато дискът не се затвори и затвори

Изпълнение на структурата:

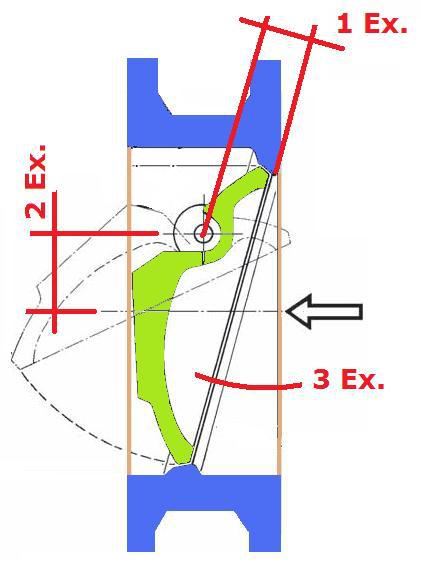

Накланящите се дискови клапани са проектирани с три ексцентриситета:

• Първа ексцентричност: това е изместване между вала и равнината на седалката. Тази ексцентричност премахва всякакви смущения на седалката с вала и затова седалката има интегрална и непрекъсната конструкция както в тялото, така и в диска, и може да се избегне потенциалното изтичане.

• Втора ексцентричност: това е изместване между вала и диаметъра на диска. Тази ексцентричност работи, когато идва обратният ход или нормалното налягане на потока е толкова ниско, че не може да направи достатъчно сила, за да задържи въртящия момент, причинен от теглото на диска.

• Трета ексцентричност: това е ъгълът на накланяне на равнината на седалката спрямо нормалната равнина на тръбата. Това накланяне намалява хода на диска, следователно може да се затвори по-бързо при обратния поток.

Освен геометрията и теглото на диска, в същите случаи други елементи могат да оптимизират последователността на затваряне. Пружините могат да се използват, за да се увеличи скоростта на затваряне на диска, преди да започне обратен поток. От другата страна, когато обратният поток е реалност, но вентилът все още не се затваря, бавното затваряне може да избегне трясък над клапана. Има няколко олео-хидравлични амортисьорни системи.

За да се затегне вентилът, могат да се използват пружини, както и противотежести, сглобени в края на вала.

Минималното работно налягане, осигурено от производителите, трябва да се вземе предвид при избора на клапани за приложения с ниско налягане, ако не може да се задейства дискове и при постоянно движение между седалката и частично отворено. Това води до повреда на седалката и износване на вала. Този ефект е по-важен при люлеещите се възвратни клапани.

ЧЗВ

1. В: Имате ли наличен клапан на склад?

О: Има много GGC клапани (2 ”и вътре) на склад, които могат да се доставят в рамките на една седмица.

2. В: Имате ли персонализиран клапан?

О: Да, можем да доставим персонализирани клапани.

3. В: Какви видове клапани произвеждате?

О: Обикновено ние произвеждаме клапани, изработени от различни материали като чугун / въглеродна стомана, неръждаема стомана, легирана стомана и промишлени клапани като топка, порта, глобус, чек, уплътнител на мехурчета и ETC. За подробна информация, моля, вижте "Изтегляне> E-каталог" на началната страница.

4. Въпрос: Какво представлява опаковката за доставка?

A: Картонът му за малки клапани (проба) и калъф от шперплат (не се фумизира).

5.Q: Какво ще кажете за графика за доставка?

О: Графикът за доставка зависи от вида на продукта. Ето защо, моля, консултирайте се с търговския екип за конкретен график за доставка, когато питате за оферта. Компанията полага усилия да спазва графика за доставка, което е обещанието на клиента. Компанията ще подобри степента ви на удовлетвореност, като достави необходимия продукт възможно най-скоро.
