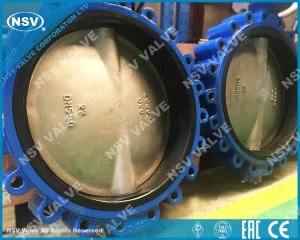

Пневматичен задвижващ механизъм Дроселираща клапа

Подробности за продукта

NSV пневматичен задвижващ механизъм Дроселираща клапа, която може да се използва за изолиране или регулиране на потока. Заключително механизъм е под формата на диск. Операцията е подобна на тази на сачмен клапан, който позволява бързо изключване. Пеперудата вентили обикновено са предпочитани, защото те са по-ниски от разходите за други проекти клапан, както и по-леки по тегло, което означава по-малко подкрепа се изисква. Дискът е разположен в центъра на тръбата, минавайки през диска е прът, свързан към задвижващ механизъм от външната страна на вентила. Завъртането на задвижващия механизъм завърта диска или паралелно, или перпендикулярно на потока.

Приложим стандарт
Дизайн стандарт: API 609, ДЧ SP-67, МСУ-68, BS 5155
Лице в лице: API 609, ASME B 16.10, BS 5155, EN1092
Край на връзката: ASME b 16.47, ASME B
Проверка и изпитване: API 598

Гама продукти
Размер: 2 "~ 36" (DN50 ~ DN900)
Класация: ANSI 150 LB ~ 600lb
Материали за тялото: въглеродна стомана, неръждаема стомана, легирана стомана, дуплекс стомана.
Запечатване на дискове: PTFE, графит ламиниран
Работа: лост, предавка, електрически, пневматичен, хидравличен

Проектни характеристики
Троен ексцентрични дизайн
Метален към метал, гумен, седящ PTFE
Двупосочен сервиз
Връзка с вафла, грайфер или фланец

СТРУКТУРНИ ХАРАКТЕРИСТИКИ

ЛАМИНИРАНО ДИСКОВО УПЛЪТНЕНИЕ

Спирачният въртящ момент по време на затварянето на вентила осигурява еднородни сили около цялата обиколка на седалката на вентила. Устойчивият уплътнение се огъва и енергизира, приемайки формата на седалката. Силите на сгъстяване равномерно разпределени по периметъра осигуряват стегнат двупосочен изключен. Гъвкавостта на уплътнението позволява на корпуса на вентила и на диска да се свързват или разширяват, без риск от заглушаване поради температурни колебания.

NSV осигурява допълнителен твърд задържащ пръстен с болтинг, проектиран в отговор на изчисленията на ASME стрий.

1) седалката е твърдо изправена със Stellite като стандарт.

2) уплътнението е спираловидна рана SS/графит за нулево изтичане.

Усъвършенстващият дизайн на торкупечат разполага с 3-начин ексцентричност и уникална геометрия на седалката, осигуряващи Компресиращи уплътнителни около цялата седалка и "стегнат" вентил без мехурчета.

Повдигната, конична седалка предотвратява стабилно натрупване на смущения в уплътнението. Седалката е трудно да се срещне със Stellite, за да се посрещне тежката служба (вместо мек от SS316).

ИДЕНТИФИКАЦИЯ НА КЛАПАНИТЕ ПРЕДИ МОНТИРАНЕ НА ТРЪБОПРОВОД

1. всеки клапан има табелка от неръждаема стомана, фиксирана към тялото. табелката е маркирана с детайли като размер на вентила, оценка, строителен материал и сериен номер на вентила, типична табелка с надпис е показана по-долу:

2. номерът на маркера също ще бъде прикрепен към вентила, ако е поискан по време на поръчката.

Въпроси

1.Q: Каква е гаранцията на клапаните?
A: Гаранционният период на нашите клапани трябва да бъде 18 месеца от датата на експедиране или 12 месеца след монтажа, което от двете настъпи първо.

2.Q:What е опаковката за доставка?

А) картонената опаковка за малки клапани (проба) и калъф с шперплат (не го дезинфекцивайте).

3. Q:Is ли MOQ?

A:No.we може да приеме 1set, но има допълнителни разходи $150.00 (процес на износ), ако стойността на поръчката в рамките на $2000,00.
